設備一覧

事業内容
■同時5軸加工
■マシニング加工
■3次元対応
■汎用フライス加工
■NC旋盤加工
■複合旋盤加工
詳細はこちらから
対応加工材
■鉄
■ステンレス
■銅合金
■FC鋳物
■チタン
■プラスチック
■アルミ合金 etc


機械設備 Machinery and equipment

設備
メーカー名
モデル名
各軸移動
X×Y×Z mm
rev.max
ツール
5軸マシニングセンター MAZAK VARIAXIS i-700 φ850×500 12000min-1 40
5軸複合加工機 MAZAK INTEGREX i-300 φ658×1519 12000min-1 36

門型高速
マシニングセンター

MAZAK
MOLD MAKER 2500
1020×510×460
25000min-1
40
MAZAK
AJV50/80
1150×2000×508

3150

30
MAZAK
SUPER QUICK TURN 18M-Y MARKU
300×500
Y軸付
ミル軸回数3000
.
複合NC旋盤 MAZAK QUICK TURN 250MY 300×500
Y軸付
ミル軸回数6000
旋盤
滝澤鉄工所
.

150×700 最大φ200

.
.
旋盤
滝澤鉄工所
.
200×1000最大φ350
.
.
ロータリーテーブル
三共製作所
DS25CL1
.
.
最大
φ300
フライス
新潟鉄工所
.
250×600
.
.
ボール盤
吉田鉄工所
.
.
.
.
ラジアル
小川鉄工所
.
1400
.
.
溶接機
.
.
.
.
.
ノコ盤
カスト
.
.
.
.
丸ノコ盤
.
.
.
.
.
卓上ボール盤
北川
.
.
.
.
倉敷機械

2.5次元/
2次元

.
.
.
HyperMILL OPEN MIND 3次元、5軸
3次元加工
同時5軸加工
3次元、5軸
.
.
.
Camware MAZAK 2次元
MatrixCAM MAZAK 5軸用
三次元測定機
ミツトヨ
Crysta-Apex S574
.
.
.
マシニングセンター Machining center

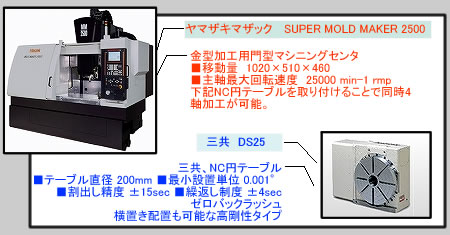

高精度門型高速マシニングセンター
当社使用のロータリーテーブル(三共 DS25)
ローラギヤとグロボイダルカムから成るローラギヤカム機構は、ボールスクリューと同様に予圧構造がとれるためバックラッシが無く、また転がり接触の為剛性が高く効率も良い。クランプ装置不要。


NCロータリーテーブル ローラギアの構造


当社におけるSMMの特徴
.レーザー工具測定装置搭載
非接触計測により、主軸回転時でも工具長と工具径が測定出来るので主軸停止の必要も無く、時間の短縮が可能。
非接触で小径の工具を破損せずに径方向を長方向共に測定出来ます。
レーザー工具測定装置
 .作業工程が多い複雑な加工にも40本のツールマガジンで無駄なく作業を進められます。
SMMクーラント
.クーラント設備
サドル/コラム/主軸ヘッドに対して温度測定センサーが働き、機械本体の温度上昇を管理しています。
主軸、サドル、ボールネジ軸芯へは冷却装置が働き、作業部の温度上昇を抑えます。一定の温度を保つ為のクーラント温度管理、1.5MPa(15Kgf/cm2)スピンドスルークーラントを設備しています。
これにより、長時間の作業が必要な複雑な加工でも連続加工精度を高め、安定的かつ効率的に作業することが可能です。
鏡面加工
. 鏡面加工のような
仕上がりを出す削り方も出来ます。


大型MC AJV50/80
高精度門型マシニングセンター MAZAK AJV50/80 加工サイズ最大: 1150×2000
オプションでISOIEAも対応可能。
当社では一番初めに入れたマシニングセンターになります。現在でも大物を中心として、フルに活躍しています。
MastercamなどのCADシステムとの連携により、大きなプレートでのランダム複数穴加工が可能です。
複合旋盤
複合NC旋盤 MAZAK SUPER QUICK TURN 18M−Y 高速,高精度,複合旋盤です。
主軸回転速度 3000rpm
当社では、回転工具とY軸をつけたことにより、同時4軸(X,Y,Z,C,軸)加工が可能です。
動画

VARIAXISやINTEGREX、SMM、SQTでの切削動画をyoutubeにアップしています。
(左のロゴをクリックしていただくと動画一覧が開きます。)







CAD/CAM

Mastercam
MastercamX
Camwear

加工可能分類:
2軸加工、単面3軸加工、複合面3軸加工、5
軸加工、同時5軸加工、旋盤加工、複合加工、ワイヤ加工、レリーフ加工、3次元サーフィス、3次元ソリッドの加工データ作成、処理が可能です。

Camwear
Mazakのマシニングセンター用のCAD/CAMです。2000mmの大型プレートにも対応可能で、ランダムポケット加工など、2次元の加工で使用しています。
MYPACK
CAD(3次元)、CAM(2.5次元)まで対応可能。
